EKL4型短路及接地故障指示器主要用于电力系统各种 环网柜、高压开关柜及电缆分支箱中。能准确可靠的检测 电网发生故障的区段和故障类型，是提高配电网运行水平和事故处理效率的优选产品。其设计采用电磁感应、光电转化，信号光纤传输及单片机控制等技术，使故障报警具有高准确度和强抗干扰能力。
工作原理：
接地故障以检测线路零序电流越限作为判断依据，短路故障以检测线路相电流越限作为判断依据， 均通过读数仪表上的指示灯显示。读数仪表安装在配电柜的前面板上，按地或短路传感器安装在电缆 上，传感器与读数仪表通过光纤连接。面板上的接地指示灯亮，表明发生单相接地故障；面板上的短路 指示灯亮，表明发生了相间短路故障或相间接地短路故障。
产品特点：
适应范围：安装在环网柜、分支箱、箱式变电站的面板上。它由一个主控装置、三只短路传感器、一只接地传感器组成。
工作原理：当线路和零序电流达到或设定值时，短路、接地传感器把获得的故障信号通过光纤上传给主控装置，短路、接地指示灯闪烁报警。
自动复位须满足两个条件；
复位方式：A动作后累计时间=出场设定
B线路恢复供电
运行维护：检修时按“测试”按钮（≥3s），面板所有指示灯闪烁为正常
装卸方式：分体式安装，快捷方便
指示方式：红色光源闪烁指示
技术参数：
环境温度 一35℃~＋75•c 继电器容量 230VAC~2A
环境湿度 ≤8 5 % 短路报警电流 ≧150A连续可调 （出厂时设定）
污染等级 一级
防护等级 JP40
自动复位时间 5s-27h连续出调 （出厂设定） 接地报警电流 ≧10A连续可调 （出厂时设定）
线路电压等级 20kV以下 精确度 全温度范围误差〈土 10%
电源功耗 待机工作电流 3uA 触发延长时间 20~300ms可调 （出厂时设定）
报警工作电流ζ1mA
电池容量 3 .6V；工作寿命不小于 8年 耐受电流能力 ≧20kA2s
适用电缆外径 单芯≤40mm
单套重量 <1000g
尺寸 92X44mm

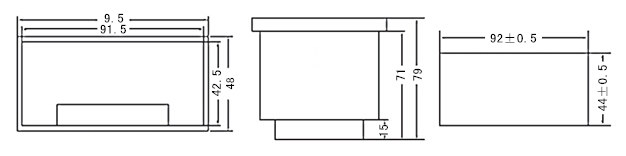

指示仪表安装尺寸： 指示仪表外型尺寸 （ 图 ） 指示仪表安装开孔尺寸 （图 ）
