HD-CS-Y02-2型除湿器
一、除湿原理
HD-CS-Y02型除湿器是针对电气柜除湿并预防凝露现象而专门研制的自动化产品。本装置安装在电气控制柜内部，通过局部制造凝露条件使柜内潮湿空气凝结成水并直接排出柜外，可快速有效地降低电气柜内空气湿度并抑制凝露现象的产生。根据北方省份冬季温度过低的情况，设计有加热控制端子，可外接加热器对局部环境进行加热，防止水分因温度过低而结冰。该设备对因潮湿、凝露导致柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变以及钢结构件锈蚀等问题的预防具有显著的作用。该系列除湿产品是保障智能电网高效、安全运行的可靠设备。
二、产品外观
三、使用场所
HD-CS-Y02-2型除湿器用于电力设备如户外端子箱、高低压控制柜、高低压开关柜、环网柜、箱式变电站、干式变压器、仪表箱等需要自动除潮湿、防凝露的场合，尤其适用于已处于运行状态需排除积水的设备。同时本装置可在强电磁场和各种恶劣的自然环境下长期使用。
四、主要技术参数
- 工作电源：220VAC
- 整机功率：≤15W
- 通讯方式：RS485(选配)
- 工作温度范围：-30℃～85℃
- 工作湿度范围： 20%RH～95%RH
- 湿度显示方式：2位数码管显示（0～99%RH）
- 湿度启动阈值：60%（出厂设置60%，参数可调）
- 除湿量： 100ml/天（+40℃、90%RH工况下）
- 排水方式：软管排水
- 除湿空间：0.5m³及以下
- 安装方式：螺丝固定/导轨固定
- 外壳材质：金属铝
五、产品特点
1、适合0.5m³以下空间、能够提供电源的场合使用；
2、迅速降低电器柜控制柜内湿度，将水份直接排除柜外；
3、纵向设计，便于安装；
4、选配数据通讯功能（RS485通讯接口）；
5、内置式湿度探头，安装方便；

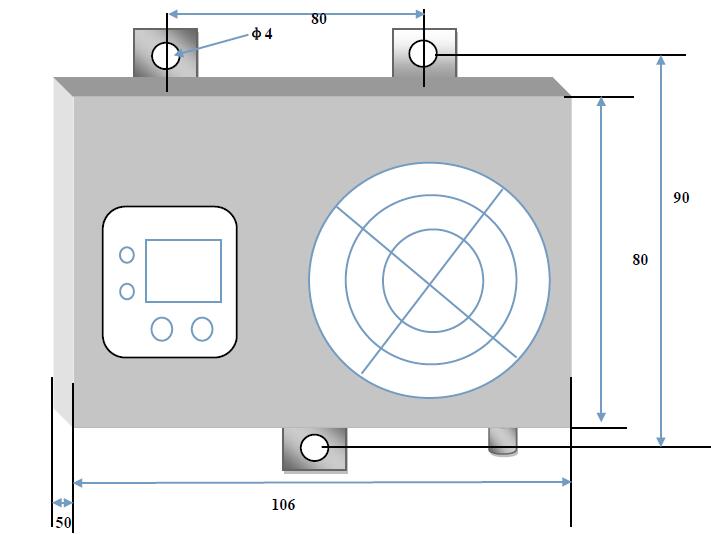

六、产品接线图及外形和安装尺寸（单位：mm）

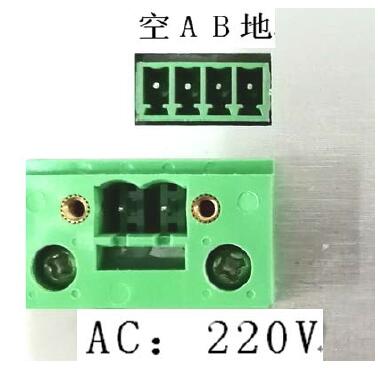

端子接线图：
1、装置可以通过快丝/导轨进行固定。
2、装置四周与其它物体间大于10厘米的空间，保证风扇风口畅通。
3、将引水管一端接入装置排水口，用卡箍固定，出水管中间保持顺直，不能缠绕、折弯，防止排水不畅；另一端通向柜体外，水管的长度可根据现场情况进行裁剪。
七、操作说明
湿度设置：在通电状态下按“+”键或者“—”键其中的任何一个按键2秒钟设置灯亮，进入设置湿度阈值状态。此时按下“+”键增大湿度阈值、“—”键减小湿度阈值，阈值设置好后等待10S阈值自动保存成功，设备自动返回工作状态（如当下湿度大于设置的阈值，则设备的运行灯亮，如当下湿度小于设置阈值，运行灯不亮）。
通讯地址设置：先按下“+”键或者“—”键其中的任何一个按键不动，然后按下另一个按键进入通讯地址设置，设置灯亮。此时松开按键，可以通过按“+”“—”调整改通讯地址。设置好后等待10S设备自动保存调整参数，返回工作（湿度值大于设置阈值）或待机状态（湿度值小于设置阈值）。
八、产品维护
1、定期检查装置的使用空间是否相对密闭，减少外界潮湿空气进入柜内，以免降低除湿效果。
2、定期清洁进、出风口，防止堵塞，以免影响除湿效果。
3、定期检查排水管路是否通畅，以防堵塞后造成凝结水溢出集水器，从机壳缝隙渗出
九、产品质保
本产品自交付之日起，提供一年质量保证。在保质期内，由于产品本身品质问题导致的产品损坏，本公司予以免费维修，必要时进行更换。因使用不当或非质量原因引起的损坏或超过质保期，本公司予以终身维护和维修，其费用由客户承担。
