防开路模块说明书
产品介绍：
防开路模块电路采用高可靠性电子元器件，它除了具有电子软开关性质，还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接的电子元器件瞬间进入导通状态，可长时间经受8A的电流，短时耐受电流高达20A，从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后，防开路模块内部电子开关自行断开，不影响其他设备正常工作。
技术参数：
正常漏电流IL20V：≤1mA
输入电阻：＞50MΩ
保护导通电压： 相序：38V
零序：28V
保护(启动)后电压：＜2V
保护导通时间：T s≤10ms
保护耐受电流：8A
瞬时耐受电流：20A
复位方式：自动复位

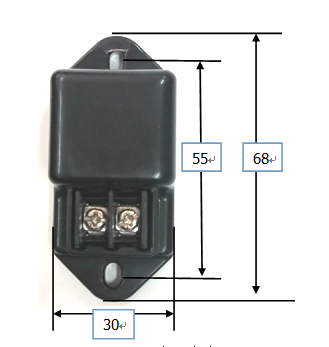

产品实物及尺寸图（单位mm）
厚度25mm
螺丝固定孔（3.5*5.5mm）

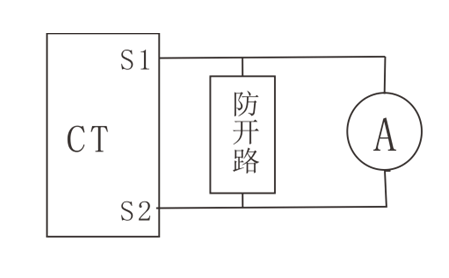

接线说明
模块上的两个接线端子分别连接到电流互感器的S1、S2即可。（不分正负极）
接线示意图如下：
