一、概述：

CT防开路保护装置是防止二次侧开路时，产生的高压对设备的损坏，甚至于危及工作人员的安全。该产品采用了可靠性的电子器件，还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于 CT 本身参数和运行工况），此时并接的电子元器件瞬间进入导通状态，可长时间经受5A的电流，短时耐受电流高达10A，从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后，防开路模块内部电子开关自行断开，不影响其他设备的正常工作。CT防开路保护装置可以有效的防止因二次侧开路而造成安全事故的发生。

 二、主要用途

CT防开路保护装置主要用于电流互感器二次侧的异常过电压保护。该保护装置并接在CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，保护装置迅速动作将CT二次侧短路。故障排除后，无需手动复位，电路恢复原状态后，互感器又可重新投入正常运行。

 三、技术参数：

1、正常漏电流IL20V： ＜ 50uA (0.05mA)

2、保护导通电压：峰值电压50V~75V (可根据客户需求进行调节)

3、输入电阻：＞ 50MΩ

4、导通（启动）后电压≤1V

5、保护导通时间：≤ 10ms

6、保护电流：≥ 5A

7、复位方式：自动复位

8、工作环境：-20℃~70℃

9、环境湿度：≤95%RH

10、耐压：3KV

11、安装方式：螺丝固定孔安装

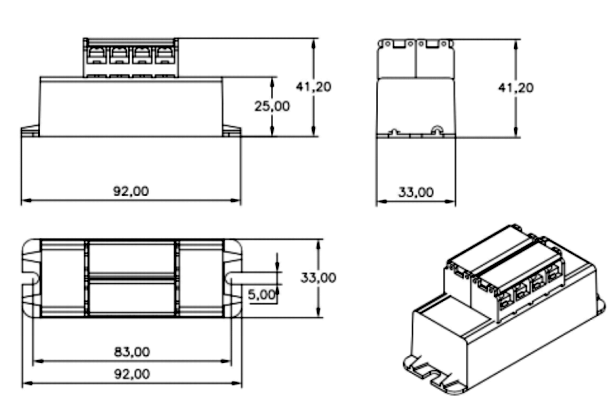

 四、产品尺寸图（ mm）：

 五、端子定义接线图：

 六、包装运输

1、包装标志应包括产品标志、包装储运标志和收发货标志。

2、应附有出厂检验报告，出厂检验报告应含有所有出厂检验项目及结论。

3、每箱或每批产品中应有装箱单及安装使用说明书。

4、 产品在运输、装卸过程中不得受到强烈振动和碰撞。

5、 产品应储存在通风、干燥及没有腐蚀性气体的室内。
