CT防开路保护装置FKL-L7A
产品说明书下载：CT防开路保护装置FKL-L7A（点击即可下载）
一、概述：
CT防开路保护装置防止二次侧开路时，产生的高压对设备的损坏，甚至于危及工作人员的安全。该产品采用了高可靠性的电子器件，还兼备保护动作快速的特性。当二次回路开路或一次绕组出现异常过流时，在二次绕组中 产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接 的电子元器件瞬间进入导通状态，可长时间经受8A的电流，短时耐受电流最高可达20A，从而彻底避免了互感器二次过电压对表计的危害。当线路恢复正常后，防开路模块内部电子开关自行断开，不影响其他设备的正常工作。CT防开路保护装置可以有效的防止因二次侧开路而造成安全事故的发生。
二、主要用途
CT防开路保护装置主要用于电流互感器二次侧的异常过电压保护。该保护装置并接在CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，保护装置迅速动作将CT二次侧短路。故障排除后，无需手动复位，电路恢复原状态后，互感器又可重新投入正常运行。
三、技术参数：
1、正常漏电流：＜0.05mA
2、输入电阻：＞ 50MΩ
3、电流互感器二次开路后，端口电压≤1V
4、保护导通时间：≤ 10ms
5、保护电流：≥ 5A
6、复位方式：自动复位
7、工作环境：-20℃~70℃
8、环境湿度：≤95%RH
9、耐压：3KV
10、安装方式：螺丝固定孔安装

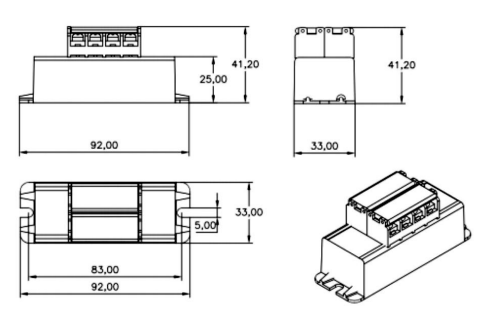

四、产品尺寸图（ mm）

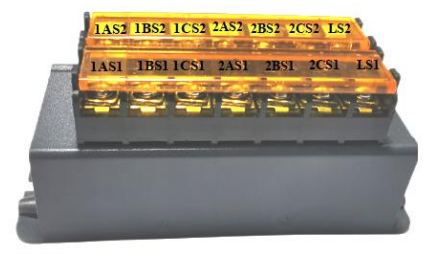

端子定义图：

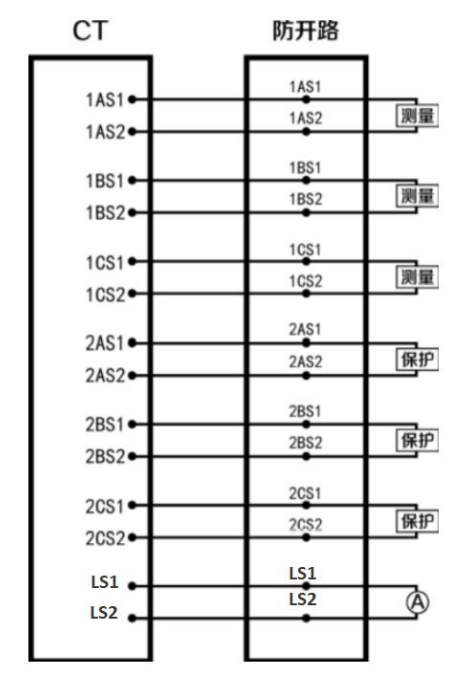

接线示意图：
