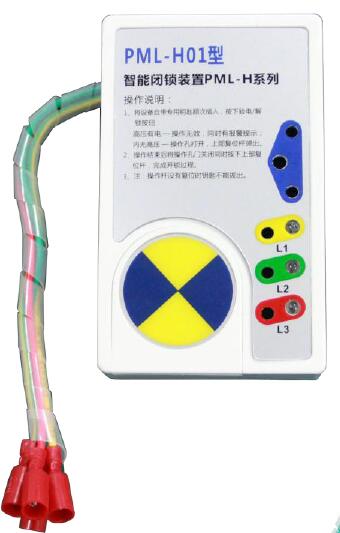

一、PML-H01简介：
该系列智能闭锁装置用于高压开关柜的门锁和孔锁，是保证电网安全运行、确保设备和人身安全、防止误操作的重要安全装置，该装置广泛用于新型的户内环网柜或老型配电柜的改造，只需和开关柜内传统带电显示器连接的（高压套管）传感器接通，就能避免带电误合接地刀事故，确保检修安全。
二、智能闭锁装置PML-H（D）系列功能特点介绍
PML-H(D)系列是我司新一代智能闭锁装置,不需要开关柜提供的外部电源，只需通过钥匙上自带的开锁指令就可以检测到柜内带电情况，无电状态下，钥匙轻松打开闭锁装置。该装置是汇集智能开锁、防误操作、带电显示、环保节能等几大功能集于一体的的新型产品：

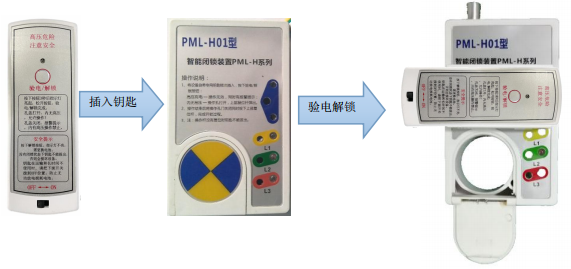

产品内部采用了智能逻辑分析电路，当开关柜内有高压时装置的带电显示灯被点亮，通过指示灯的亮和灭区分带电状态（有高压电，指示灯亮；无高压电，指示灯不亮）；同时装置会自动分析出高压柜内的带电情况，此时（带电）即使用随机配戴的电子钥匙也不能开锁，并且有蜂鸣器报警提示，说明内有高压(同时完成验电过程)；反之柜内高压停电（无电）开路后，用使用随机配戴的钥匙就能顺利开锁进行检修操作。
电子钥匙提供的开锁动力强悍、行程到位，使用几乎没有磨损，寿命在10万次以上。电子钥匙的日常维护除更换电池外不用其它操作，降低了产品的使用成本。
闭锁装置具备验电核相功能，用户可以根据实际的情况分析A、B、C三相是否统一输出，有没有缺相或相差，保证输出后用电设备的正常运行和安全。
三、产品主要功能：
l 智能闭锁（有电闭锁）、带电显示、验电核相
主要性能参数：
l 闭锁装置兼容传感器容量：23PF（其它容值需提前沟通确认）
l 使用寿命≥100000次
电池使用寿命≥开锁500次
l 带电显示寿命≥100000小时
l 抗震能力：海拔在3000米以下，振动力装置0.5G以下。
l 抗冲击：15Kg 11ms
l 工作环境温度：-30～70℃
l 环境湿度：95﹪无冷凝或滴水
l 重量：300克
外观尺寸：(H系列)120*74*30mm

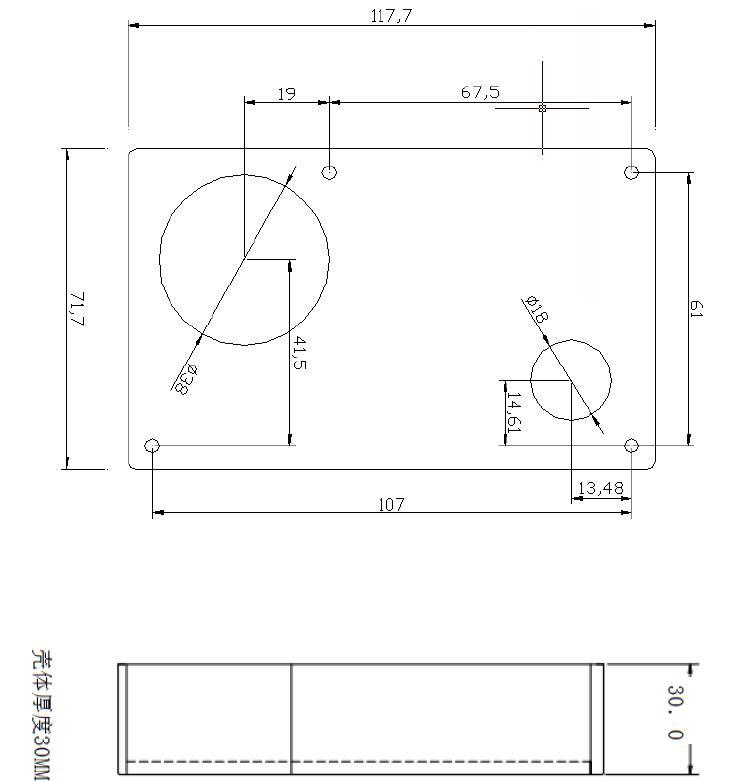

四、产品的安装及尺寸
PML-H01结构安装：取下后盖的3颗螺钉，将保护门的圆口和高压柜的操作孔做基本定位，按以下尺寸在机柜面板打直径3.5毫米的3个孔，再将取下的3颗螺钉在面板的反面穿透固定好完成安装过程。
详细使用说明请到下载中心下载使用说明书
