电流温度故障指示器HD-CTF
产品使用说明书

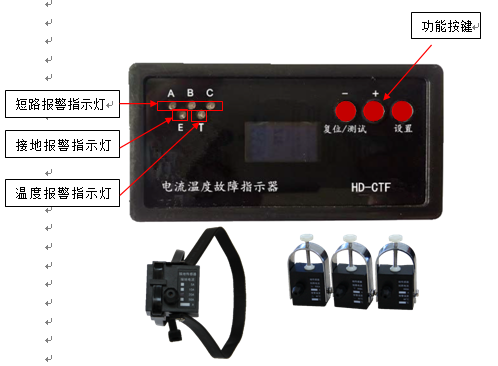

一 产品简介：
HD-CTF型电流温度故障指示器，能就地实时显示电缆电流、温度，并且可以对短路故障电流、接地故障电流、温度过热进行故障报警；同时兼容线路外施信号的检测。传感器与主机之间的数据通过光纤传输，避免了电磁干扰与电击危险。本产品面板主机配置了 485 通讯接口,支持 MODBUS 协议，可以将数据进行远程传输。
主要技术指标
短路故障突变电流： 200A
过热报警温度： 0℃～150℃（出厂整定80℃）
接地故障电流： 1A～80A (出厂整定20A)
复位时间范围: 0～99H (出厂整定24H)
相线电流检测范围： ≤1000A
接地电流检测范围： ≤200A
温度检测范围： 0℃－150℃
工作环境温度： -40℃～+85℃
通讯工作电压： DC12V～48V，功率不小于1W
本产品技术标准参考标准：Q/GDW—2010
二 应用范围：
HD-CTF型电流温度故障指示器，广泛应用于电力电缆网设备中，如箱式开关站、电缆分支箱、环网柜等。固定在电缆上的电流/温度传感器实时检测线负载电流、温度，通过光纤将数据传给显示主机，在面板上的OLED屏显示数值，以便工作人员能够随时了解故障指示器所在线路的温度及电流变化情况。当供电线路有短路或接地故障发生时，故障电流超过设定值，OLED屏显示故障状态并记录，同时指示灯发出故障指示，通过远程通讯接口，将故障信息传递给监控中心，工作人员依据故障信息，迅速准确地找到故障线路，及时将故障排除，恢复电网供电。随着城乡电网改造和供电系统的不断发展完善，该产品已成为城乡电网设备中必不可少的先进配置。
三 产品功能及操作
3.1功能：
3.1.1. 短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障且符合短路的判断条件时（突变电流大于200A，时间持续大于35ms），发出报警信号。
3.1.2. 接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障且接地故障电流超过报警电流整定值时，发出报警信号。
该产品同时能够检测信号发生器注入的检测信号。
3.1.3. 超温报警指示：温度传感器在工作中检测临近电缆头电缆温度，在很短的时间内通过光纤传输到主机，当电缆温度达到或超过报警温度整定值时，主机发出报警信号。
3.1.4. 温度电流显示：二合一传感器在工作中监测监测点温度与电流，在一定的频率下通过光纤传输到主机，主机接收到此信号后，在液晶屏上显示数据。
3.1.5.二遥通信：指示器收到短路、接地指示报警信号后，可通过RS485通信电缆输出远传故障状态；无故障时，线路的负荷电流及监测点的温度通过RS485电缆定时上报给上位机。（可选功能）
3.2操 作：
3.2.1清除报警：当线路发生故障时指示器产生报警信号，故障处理完毕后应清除报警，可通过触发指示器主机面板上的“复位/测试”按钮解除报警。按下面板上“复位/测试”按钮且小于1秒，本机进入复位状态,所有继电器复位,清除报警状态，设备在3秒内不接受任何操作,以明确复位操作被执行。
3.2.2液晶唤醒：当液晶在休眠状态，可按任意键唤醒液晶使之显示电流与温度。当15S内没有任何操作，液晶显示屏会自动进入休眠状态。
3.2.3设置超温定值：
在屏幕正常显示状态，按“设置”键进入主菜单，通过“+”、“-”键选择要设置的温度阈值（在屏幕保护状态，按任何键唤醒屏幕即可）设置，通过“+”、“-”键对报警温度进行调节，短按一下温度变化0.5℃。调整到所要设置的值后按“设置”键保存退出。
3.2.4复位时间设置：
在屏幕正常显示状态，按“设置”键进入主菜单，通过“+”、“-”键选择要设置的复位时间（在屏幕保护状态，按任何键唤醒屏幕即可）设置，通过“+”、“-”键对复位时间进行调节，短按一下时间变化1H。调整到所要设置的值后按“设置”键保存退出。
3.2.5通讯地址设置：
在屏幕正常显示状态，按“设置”键进入主菜单，通过“+”、“-”键选择要设置的通讯地址（在屏幕保护状态，按任何键唤醒屏幕即可）设置，通过“+”、“-”键对通讯地址进行调节，短按一下温度变化1位。调整到所要设置的值后按“设置”键保存退出。（出厂默认为0）
3.2.6波特率选择：
在屏幕正常显示状态，按“设置”键进入主菜单，通过“+”、“-”键选择要设置的波特率（在屏幕保护状态，按任何键唤醒屏幕即可）设置，通过“+”、“-”键对波特率进行选择，共有4800、9600、12800三个选项，选中后按设置键保存退出。（出厂默认为9600）
四 安装使用或检测方法：
4.1指示单元的安装
指示器的主机安装在配电柜的前面板上；或其他二次仪表安装板上，通过自身的弹簧卡扣与面板紧密接触，起到固定指示器壳体的作用。
4.2传感器的安装：

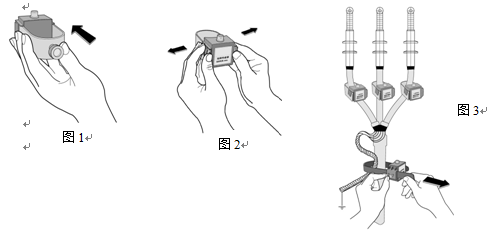

二合一传感器的安装：二合一传感器必须安装在电缆的单相分支上，可直接安装在被测临近电缆头的电缆上，并进行紧固，防止滑动而造成脱落。安装(参见图1)，拆卸(参见图2)。
接地传感器的安装：接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必须回穿传感器并紧固，防止滑动而造成脱落。(参见图3)
4.3.主机尺寸：
主机外形：长×宽×深 96×49×85mm
安装开口：长 92+0.5mm 宽 44+0.5mm

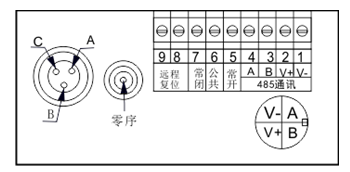

五 端子定义及接线说明：
5.1端子1、2为外部供电接口（1负极、2正极DC12V～48V）；
端子3、4为485通讯接口（3为485B，4为485A）；
端子5、6、7为故障节点（其中5、6为故障输出）；
端子8、9为远程复位节点；
5.2指示器背板配置2组不同接线形式485通讯接口，一组4P航空插头，一组接线端子；2组485通讯接口配合使用可实现多台面板主机的级联功能。

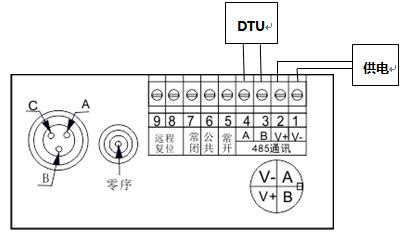

5.3通讯调试：按后面板标识说明连接好485A、485B和外接供电4根线，将电缆另外一端对应连接电源和DTU，即可实现数据上传通讯；

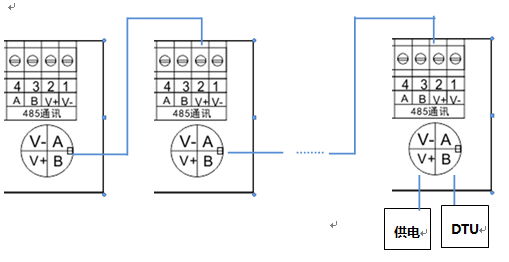

将随机配带的485航插线插入后面板航插孔，另一端连接至下一台面板主机的485通讯端子，依次类推，最后一台面板主机的航插线端子（不带航插头一端）连接至DTU和电源即可实现级联功能。（使用级联功能时，每台面板主机的地址设置不能有冲突，必须依次顺序设置）
